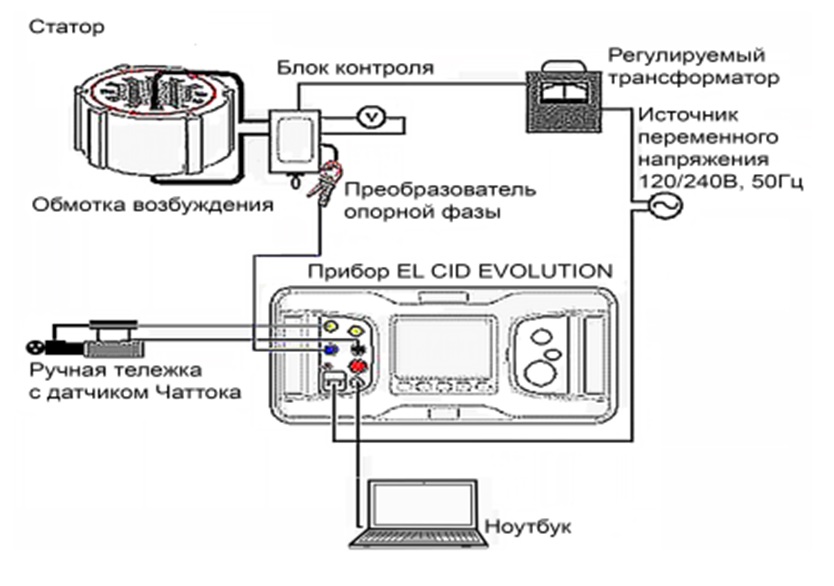

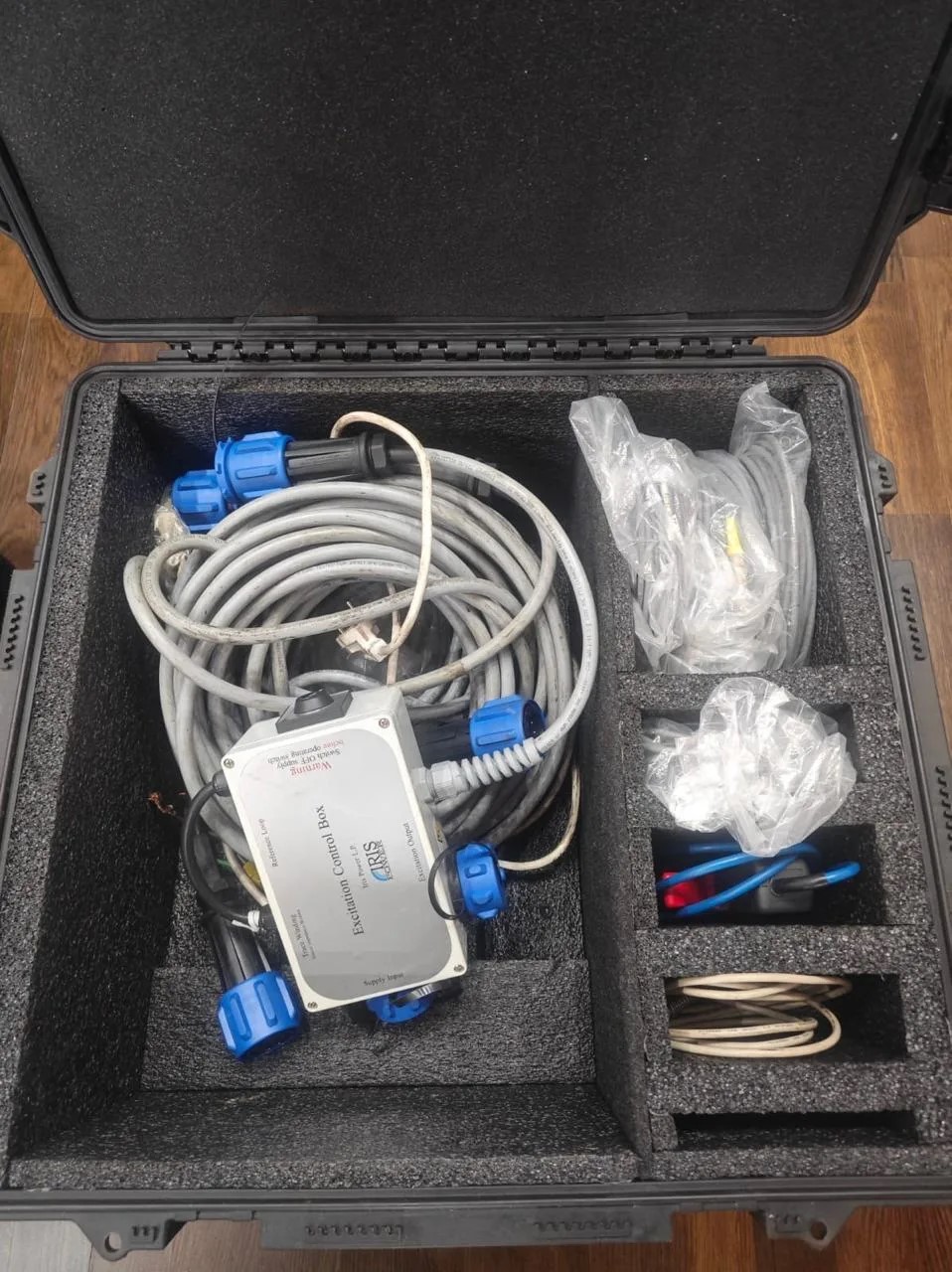

ELCID технология получила всемирное признание как надёжный и безопасный способ обнаружения повреждений между пластинами сердечника статора (согласно Международной конференции по большим электрическим системам (СИГРЭ – CIGRЕ). EL CID работает при возбуждении 4 % от номинального, прибор снабжен быстро устанавливаемым набором оборудования для возбуждения.

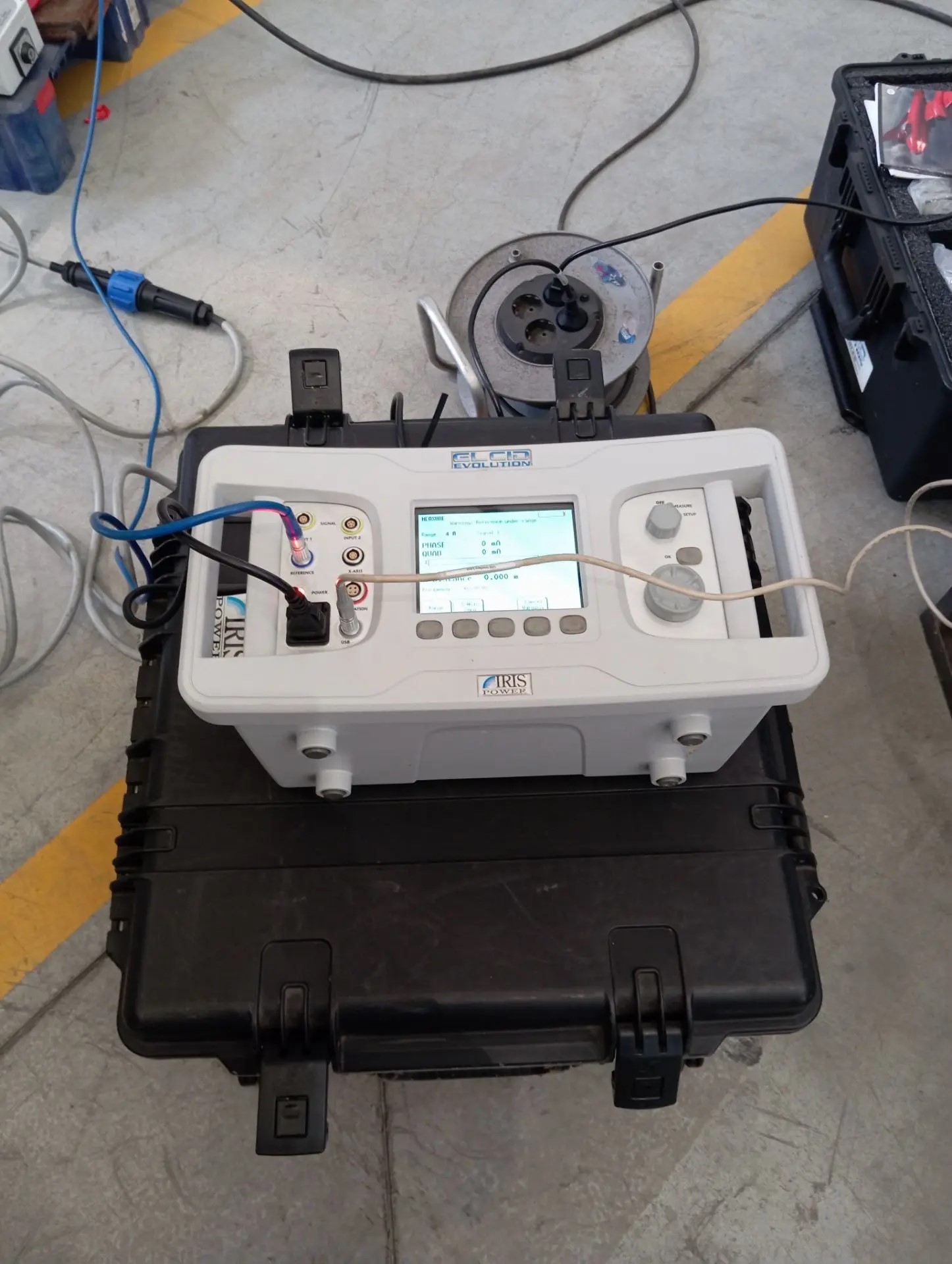

Любой дефект сердечника, приводящий к токам короткого замыкания между пластинами статора, фиксируется чувствительным датчиком-соленоидом (датчик Чаттока) и анализируется блоком обработки сигналов ELCID, показывая результат на световой пиктограмме. Результаты в цифровом формате сохраняются в компьютере для проведения анализа и подготовки отчёта.
После обработки данных имеется возможность определить точное расположение мест короткозамкнутых листов активной стали в сердечнике. В соответствии с требованиями инструкции по эксплуатации комплекса ELCID Evolution и рекомендациями стандарта IEEE 62.2 2004 “IEEE Guide for Diagnostic Field Testing of Electric Power Apparatus – Electrical Machinery” показания (поперечной) QUAD-составляющей тока датчика не должны превышать 100 мА при индукции в спинке сердечника 4% от номинальной величины, что соответствует перегреву не более чем на 5-10 градусов Цельсия по отношению к остальным пазам машины при испытании на нагрев и потери (в случае создания 100% номинального магнитного потока в спинке сердечника), что может свидетельствовать о начале развития дефекта.
