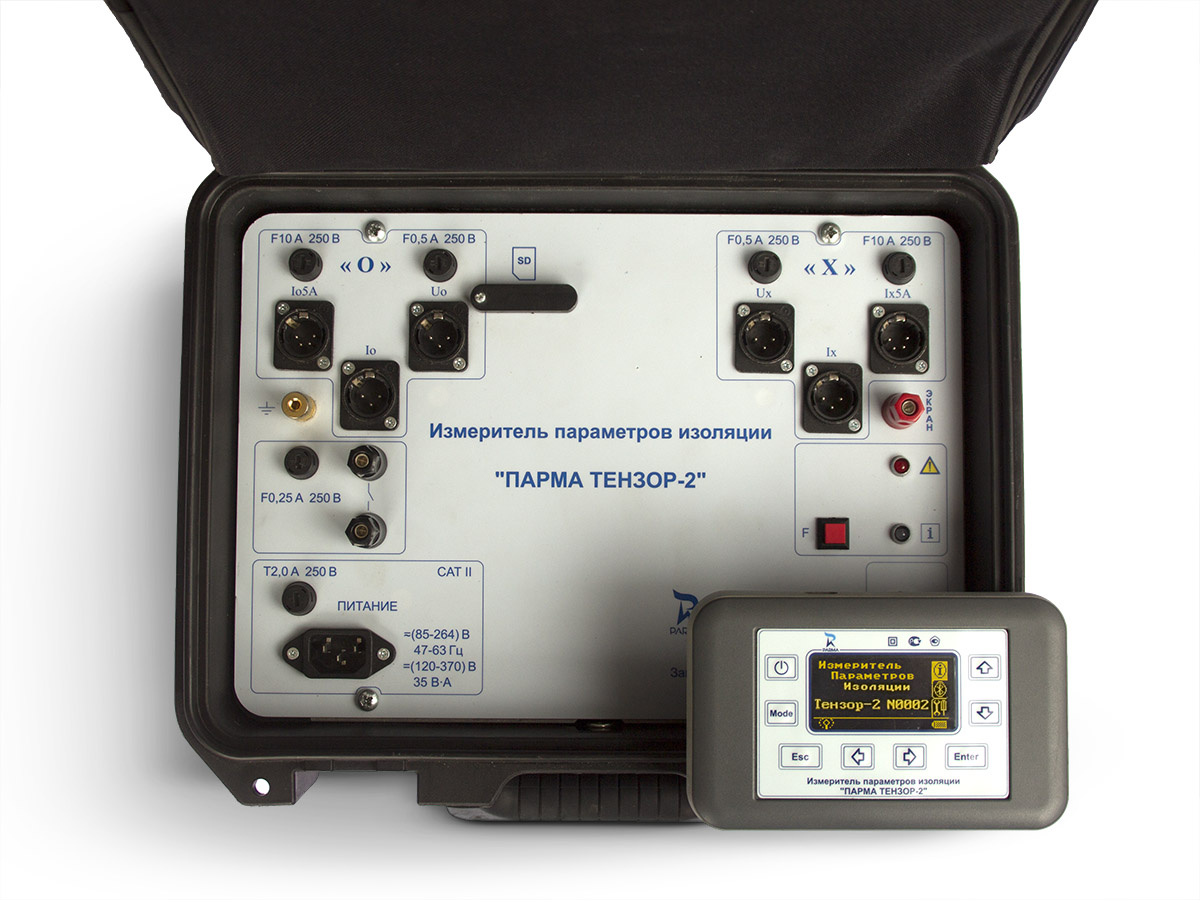

Прибор позволяет автоматически измерять:
- ёмкость и тангенс угла диэлектрических потерь (tg δ) высоковольтной изоляции;
- действующие значения тока и напряжения промышленной частоты;
- угол сдвига фаз между сигналами;
- частоту сети.
Важное преимущество: прибор работает как в лабораторных, так и в полевых условиях.
Измерения можно проводить по двум схемам: «прямой» и «инверсной» (перевёрнутой). Это позволяет работать с объектами, у которых выводы изолированы или заземлены.
Особенность: при измерениях в действующих электроустановках прибор выделяет вектор тока влияния. Это избавляет от необходимости использовать фазорегулятор или устройства компенсации тока влияния.
Принцип работы
Принцип основан на схеме измерительного моста переменного тока. Соотношение токов в плечах моста зависит от параметров объекта измерения и эталонной ёмкости. Значения токов преобразуются в цифровой код для вычислений.
Два независимых канала (опорный и измерительный) с «общей землёй» позволяют также измерять электрическую мощность, коэффициент мощности.
Технические характеристики
|
Параметр |
Диапазон / Погрешность |
|
Напряжение переменного тока (промышленная частота), В |
1–500 |
|
Сила переменного тока (промышленная частота), А |
2·10⁻⁵ – 5 |
|
Угол сдвига фаз, ° |
0–360 |
|
Частота, Гц |
48–52 |
|
Ёмкость, пФ |
2 – 9 900 000 |
|
tg δ |
1·10⁻⁵ – 1 |
Автономность: ИБ — до 36 ч непрерывной работы, ПДУ — не менее 8 ч. Питание ИБ — от встроенного аккумулятора (зарядка от 220 В), ПДУ — от батареек AA или аккумуляторов.
Дополнительные возможности
- Диагностика изоляции под рабочим напряжением (при наличии специальных устройств присоединения).
- Запись данных на SD-карту в формате CSV.
- Опциональное управление с ПК.
Сертификация
Прибор зарегистрирован в Госреестре средств измерений РФ под № 65931-16.
